Eigenschaften
- Elektrische spannung: 24.0
- Farbe: Grau
Spezifikationen/Teilenummern
- Teilenummer: PN 282210 (24V)
- Nennzugkraft: 9.980 kg / 22.000 lb (Einfachzug ohne Umlenkrolle)
- Motor: 5,220 W / 7.0 PS 12V Reihenschluss
- Getriebeübersetzung: 3-stufiges Planetengetriebe 343:1
- Kupplung (Freilauf): Drehring
- Bremse (außerhalb der Trommel): Automatisch, Volllast-Konusbremse
- Windenkonstruktion: Aluminium Druckguss-Gehäuse mit Stahltrommel
- Trommelgröße: 102 x 254
- Steuerkasten: Industrieschütz, mit Epoxidharzmasse vergossen
- Bedienung: wasserdichte Kabelbedienung mit thermometrischer LED-Anzeige (5m Kabellänge)
- Seiltyp: 6 x 29 – IWRC (Bruchlast 126.4 kN)
- Seilgröße: 12.7 mm x 25 m

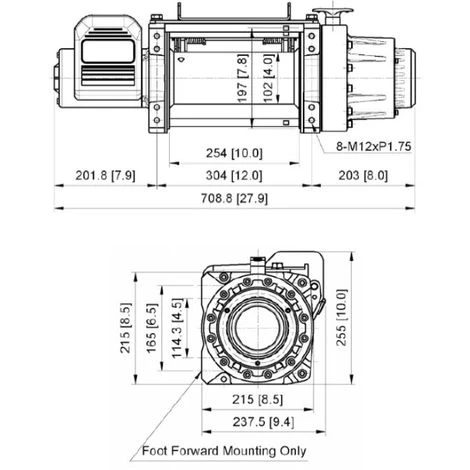

- Lochkreis: 304 x 114.3 mm
304 x 165.0 mm - Schutzklasse: entspricht IEC 60529 Ausgabe 2.1:2001 IP68
- Montage: Befestigung ausschliesslich nach vorne
- Gewicht Seilwinde (inkl. Seil): 80.0 kg / 176.4 lb
- Bruttogewicht: 86.1 kg / 189.8 lb
- Verpackung Abmessungen (L x D x H): 745 x 275 x 430 mm
Zuggeschwindigkeit und Stromverbrauch (1. Lage des Seils auf der Trommel)
| Zugkraft (kg) | Zuggeschw. mpm | Stromaufnahme A | |
| ohne Last | 9.0 | 30 | |
| 2.268 | 3.2 | 100 | |
| 4.536 | 2.5 | 160 | |
| 6.804 | 2.0 | 240 | |
| 9.980 | 1.4 | 330 |
Zugkraft und Seilkapazität
| Seillage | Zugkraft pro Seillage, kg | TOTAL Seil auf Trommel, m |
| 1 | 9.980 | 7.0 |
| 2 | 8.171 | 15.5 |
| 3 | 6.917 | 25 |
Zubehör:
- Schwerlast-Rollenseilfenster
- Kabelbedienung (5m Kabellänge)
- Abnehmbarer Steuerkasten
- Stahlseil mit Schlingenhaken
- Seilanpressfenster
- 1.8 m Batteriekabel
- Handschongurt
Warnung
Seilwinden sind nicht für das Heben oder Bewegen von Personen konzipiert.
Die angegebene Zugkraft basiert auf der ersten Seillage auf der Trommel.
Beim Abspulen des Seils sollten stets 5 Wicklungen auf der Trommel verbleiben.
