ECD Germany Laufkatze Rollfahrwerk 2t 2000kg – 66 -Ø220 Mm Flanschbreite – Handfahrwerk Unterflansch Hallenkran

Eigenschaften

• Funktionsweise: Manuell
• Maximale Hubhöhe: 1.1

Produktbeschreibung:

Die Laufkatze dient dem genauen Positionieren und leichten Verfahren größerer Lasten mittels eines Hand- oder Elektrohebezeuges. Die zwei Tonnen Laufkatze ist verstellbar für Standard- oder Breitflansch-I-Beam-Schienen. Es ist so konzipiert, dass es am Flansch von Stahlträgern oder Portalkränen befestigt werden kann, um als Anschlagpunkt für Kettenzüge, und Hebezeuge zu dienen.

Die Doppelräder sind für eine gerade oder konische Trägerschiene ausgelegt und arbeiten sowohl auf geraden als auch auf gekrümmten Schienen. Schwere Bauweise, stabile Laufrollen (kugelgelagert) und eine einfache Breiteneinstellung auf den Eisenträger mittels gegenläufigem Feingewinde für exakte Justierung, zeichnen dieses Fahrwerk aus. Mit seine haltbare Pulverbeschichtung und den geschmierten abgedichteten Lagern ist er ein ideales Materialhandhabungswerkzeug für Lagerhallen, Garagen und andere Industriebereiche.

Eigenschaften:

Sicherer Stand durch hohes Eigengewicht.
Es ist ein ideales Materialhandhabungswerkzeug für Lagerhallen, Garagen und andere industrielle Bereiche.
Einstellbar für einen weiten Trägerbereich und verschiedene Profile. Die Laufrollen sind für eine maximale Trägerflanschneigung von 14 % ausgelegt
Einstellbar für Standard- oder breite Flansch-I-Trägerschiene
Einfache Einstellung auf Flanschbreite über die Achse
Zentrierte Aufhängeöse
Robuste, stabile Ausführung
Leichte und kraftsparende Handhabung
Funktioniert auf geraden oder gekrümmten Gleisen
Sichere Arbeitslast für 2 Tonnen

Einsatz:

Als Anschlagpunkt für einen Kettenzug oder ein anderes Hebezeug. Zur Montage an einen Träger. (Bitte Tragkraft / statische Belastung prüfen!)

Lieferumfang:

1 x 2 T Laufkatze Rollfahrwerk Lieferumfang:
1 x 2 T Laufkatze Rollfahrwerk

Technische Daten:
Max. Lastkapazität: ca. 2000 kg (2 T)
Min. Wenderadius : 1,1 m
Gewicht: ca. 14 kg

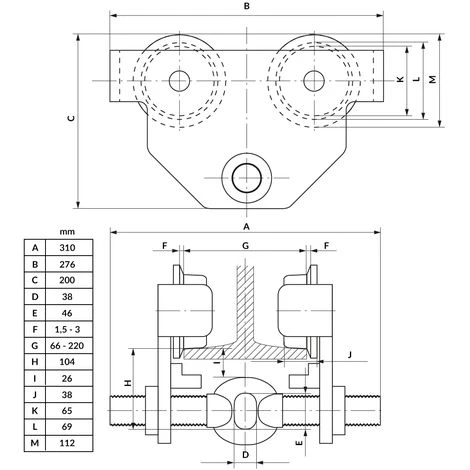

Nummern Name Abmessungen
A Gesamtlänge ca. 310 mm
B Gesamtbreite ca. 276 mm
C Gesamthöhe ca. 200 mm
D Min. Durchmesser von dem Einhänger ca. 38 mm
E Max. Durchmesser von dem Einhänger ca. 46 mm
F Breite der Steigung an der Laufrolle von der Auflage zum Rand ca. 1,5 – 3 mm
G Flanschbreite ca. 66 – 220 mm
H Unterkante des Innendurchmesser vom Einhänger bis zur Unterkante der Laufrollen ca. 104 mm
I Abstand oberer Rand vom Einhänger bis zur Unterkante von der Laufrolle ca. 26 mm
J Rolle Breite ca. 38 mm
K Min. Durchmesser von der Rolle innen ca. 65 mm
L Max. Durchmesser von der Rolle innen ca. 69 mm
M Durchmesser mit Rollenrand ca. 112 mm

Eigenschaften
Sicherer Stand durch hohes Eigengewicht.
Es ist ein ideales Materialhandhabungswerkzeug für Lagerhallen, Garagen und andere industrielle Bereiche.
Einstellbar für einen weiten Trägerbereich und verschiedene Profile. Die Laufrollen sind für eine maximale Trägerflanschneigung von 14 % ausgelegt
Einstellbar für Standard- oder breite Flansch-I-Trägerschiene
Einfache Einstellung auf Flanschbreite über die Achse
Zentrierte Aufhängeöse
Robuste, stabile Ausführung
Leichte und kraftsparende Handhabung
Funktioniert auf geraden oder gekrümmten Gleisen
Sichere Arbeitslast für 2 Tonnen

Produktbeschreibung:
  Die Laufkatze dient dem genauen Positionieren und leichten Verfahren größerer Lasten mittels eines Hand- oder Elektrohebezeuges. Die zwei Tonnen Laufkatze ist verstellbar für Standard- oder Breitflansch-I-Beam-Schienen. Es ist so konzipiert, dass es am Flansch von Stahlträgern oder Portalkränen befestigt werden kann, um als Anschlagpunkt für Kettenzüge, und Hebezeuge zu dienen.
  Die Doppelräder sind für eine gerade oder konische Trägerschiene ausgelegt und arbeiten sowohl auf geraden als auch auf gekrümmten Schienen. Schwere Bauweise, stabile Laufrollen (kugelgelagert) und eine einfache Breiteneinstellung auf den Eisenträger mittels gegenläufigem Feingewinde für exakte Justierung, zeichnen dieses Fahrwerk aus. Mit seine haltbare Pulverbeschichtung und den geschmierten abgedichteten Lagern ist er ein ideales Materialhandhabungswerkzeug für Lagerhallen, Garagen und andere Industriebereiche.
